A).PENDAHULUAN
Assalamu'alaikum wr.wb
halo semua ! pada blog kali ini saya akan menjelaskan tentang"konfigurasi ip phone (VoIP)di cisco packet tracer ".oke simak saja penjelasanya dibawah!!
 B).ISI

 pengertian VOIP

Voice over Internet Protocol adalah Teknologi yang menjadikan media internet untuk bisa melakukan komunikasi suara jarak jauh secara langsung.:

konfigurasi VoIP :

*buat dulu topologinya:

Konfigurasinya:

*in router :

Router>enable Router#configure terminal Router(config)#interface fastEthernet 0/0 Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit

Router>enable

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#ip dhcp pool VOICE

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#opt

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp ex

Router(config)#ip dhcp excluded-address 192.168.1.1

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#telephony-service

Router(config-telephony)#max-dn 5

Router(config-telephony)#max-ephones 5

Router(config-telephony)#ip source-address 192.168.1.1 port 2000

Router(config-telephony)#auto assign 1 to 5

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#exit

*in switch:
Switch>en

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int range fa0/1-3

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport voice vlan 1

Router(config)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

*in router:

Router(config-ephone-dn)#number 1001

Router(config-ephone-dn)#exit

Router(config)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 1002

Router(config-ephone-dn)#exit

Router(config)#ephone-dn 3

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#number 1003

Router(config-ephone-dn)#exit

nyalakan IP Phone dengan memilih IP Phone, pilih mode Physical kemudian hubungkan adaptor ke power chord IP Phone dengan cara Drag n Drop.

 ambil adaptor yang ada di pojok kanan bawah kemudian lakukan seperti ini

 konfigurasi selesai

cara mencoba konfigurasi selesai adalah dengan masuk ke ip phone 0 kemudian ikuti cara berikut :

 *masuk ke GUI di telephone 0,kemudian masukan numbernya ip phone 1 yaitu 1002 dan klik tombol merah di bawahnya tulisan GUI.

telephone 0

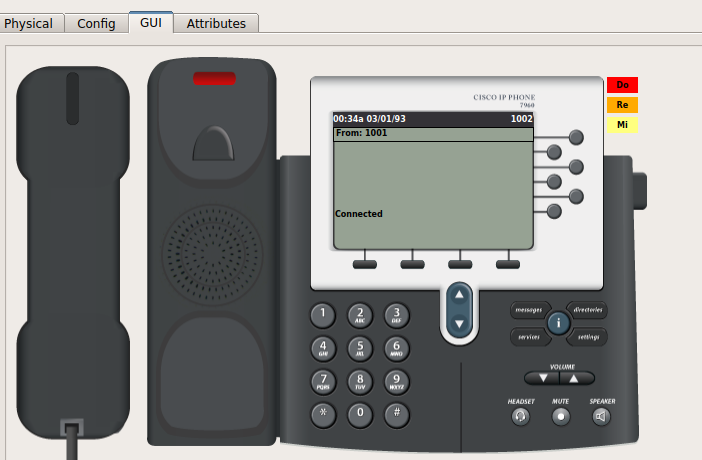

*masuk ke telephone 1 dan angkat telephonenya dengan klik tombol merah dibawahnya GUI.maka perintah yang akan muncul adalah connected,berarti konfigurasi berhasil.

telephone 1

 number dial: ip phone 0: 1001
                        ip phone 1 :1002
                        ip phone 2 :1003

C).PENUTUP

mungkin hanya itu saja yang dapat saya tulis di blog kali ini semoga bisa bermanfaat, apabila ada salah penulisan mohon dimaafkan.

wassalamu'alaikum Wr.Wb
